Untuk menghubungkan sebuah jaringan komputer pasti membutuhkan kabel. Terdapat 2 jenis kabel yang sering digunakan yakni kabel straight dan cross. Perbedaan dari kedua kabel ini hanya berada pada susunan warnya. Nah untuk cara membuatknya silahkan simak dibawah ini.
Peralataan yang diperlukan :
1. Kabel UTP
2. Tang Crimping

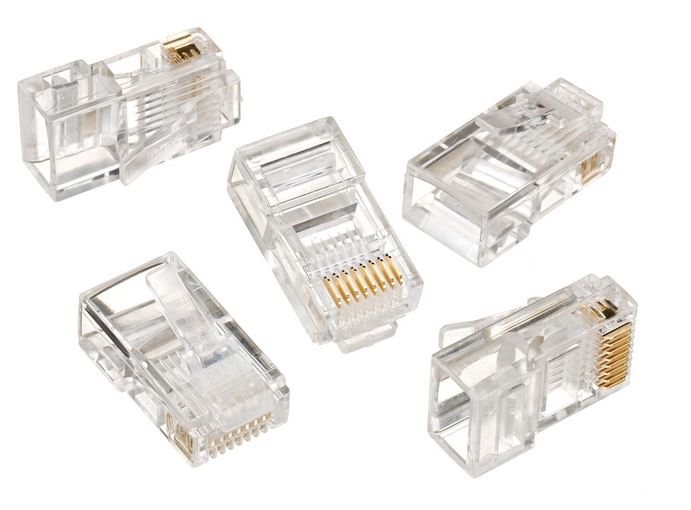

3. Konektor RJ 45
4. Lan Tester
Cara membuat kabel straight ;
Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Adapun kegunaan kabel staright :
- menghubungkan antara komputer dengan switch
- menghubungkan komputer dengan LAN pada modem cable/DSL
- menghubungkan router dengan LAN pada modem cable/DSL
- menghubungkan switch ke router
- menghubungkan hub ke router
Langkah membuat kabel straght:
1. Kupas bagian ujung kabel UTP, kira-kira 2 cm.
2. Buka pilinan kabel, kemudian luruskan dan urutkan warna sesuai standart.
3. Setelah urutan sesuai standar, potong dan ratakan ujung kabel dengan tang crimping
4. Masukkan kabel yang sudah lurus dan sejajar ke dalam konektor RJ-45, dan pastikan semua posisinya sudah benar.
5. Lakukan krimping dan tekan hingga semua pin ( kuningan) pada konektor RJ-45 sudah mengigit pada tiap kabel.
Cara membuat kabel cross :Kabel cross merupakan kabel yang memiliki sususan berbeda antara ujung satu dengan ujung yang lainnya. Kabel cross digunakan untuk menghubungkan 2 device yang sama. Adapau penggunaan kabel cross :
- menghubungkan 2 buah komputer secara langsung
- menghubungkan 2 buat switch
- menghubungkan 2 buah hub
- menghubungkan switch dengan hub
- menghubungkan komputer dengan router
Langkah membuat kabel cross :
Untuk membuat kabel Cross memiliki langkah yang hampir sama dengan kabel Straight, Perbedaannya hanya terletak pada urutan dari kedua ujung kabel. Berbeda dengan kabel straight yang memiliki urutan warna yang sama di kedua ujungnya, kabel cross memiliki urutan warna yang berbeda pada kedua ujung.

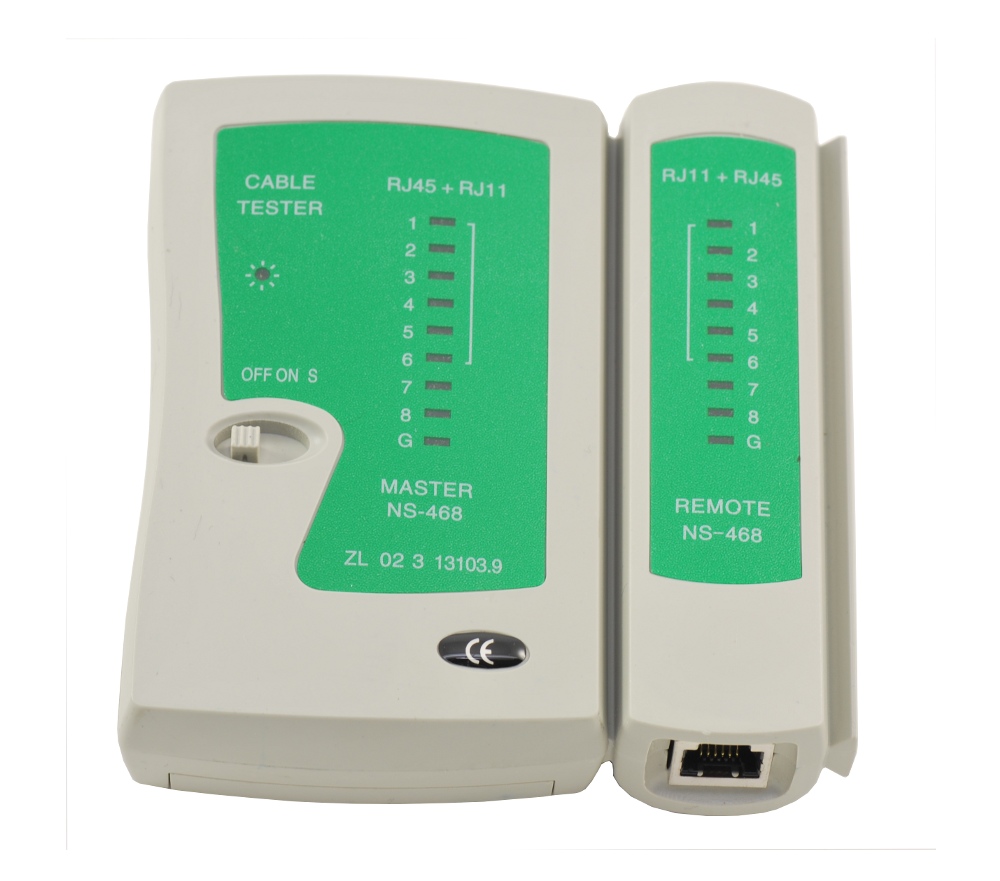

Langkah terkahir dari membuat kabel straight dan cross yakni mengecek kabel dengan LAN Tester. Caranya masukan ujung kabel ( konektor RJ-45) ke masing-masing port yang tersedia pada LAN Tester. Pastikan semua lampu LED menyala sesuai urutan kabel yang dibuat.
